TG201型 杆用泥浆介质专用组合密封
一、标准材料
Z型密封环:填充PTFE,T101;
O型圈:丁腈橡胶、三元乙丙或氟橡胶。
二、概述
TG201型杆用泥浆介质专用组合密封由一个填充聚四氟乙烯(PTFE)材料的特殊设计的Z型密封环和一个 “O”形橡胶圈组合而成。适用于液压往复及低速旋转运动密封,起单向作用。尤适合于泥浆、原油等含有颗粒状介质的恶劣工况中。如:油田井下工具、柱塞泵、泥浆泵、螺杆钻具、钻机、掘进机、建筑机械、化工机械等。
三、特点
*良好的密封性能
*较小的摩擦阻力,无爬行现象
*适用于泥浆、水、原油等介质
*可多组串联使用
*使用寿命长
四、工况条件
直径范围mm |
速 度 m/s |
压 力MPa |
温 度 ℃ |
介 质 |
6~1500 |
≤8(往复)
≤2(旋转) |
0~100 |
-50~+220(取决于O形圈材质) |
泥浆、原油、水、乳化液、液压油等 |
五、订货示例
例:活塞杆直径d=Φ100mm
订货号 TG201--100

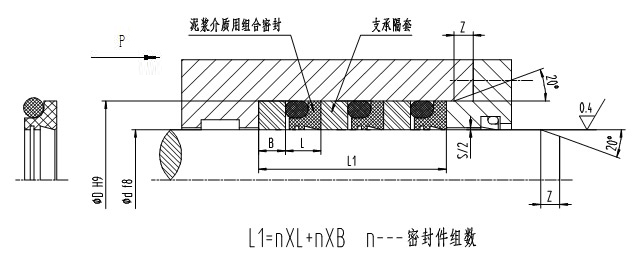

六、沟槽尺寸
杆 径
d f8 |
沟槽底径
D H9 |
沟槽宽度
L+0.2 |
O形圈截面直径 d2 |
支承隔套
B |
间 隙
S≤ |
倒 角
Z≥ |
6~15 |
d+7.5 |
5.5 |
2.65 |
3 |
0.3 |
2 |
16~37 |
d+10.2 |
7.0 |
3.55 |
5 |
0.3 |
3 |
38~199 |
d+14.3 |
9.0 |
5.30 |
7 |
0.4 |
5 |
200~649 |
d+18.2 |
11.0 |
7.00 |
9 |
0.4 |
7 |
650~1500 |
d+22.0 |
13.5 |
8.60 |
10 |
0.6 |
10 |
七、规格表
杆径
d f8 |
沟槽直径 D H9 |
沟槽宽度 L+0.2 |
订货号 |
|
杆径
d f8 |
沟槽直径
D H9 |
沟槽宽度 L+0.2 |
订货号 |
6 |
13.5 |
5.5 |
TG201-6 |
130 |
144.3 |
9.0 |
TG201-130 |
8 |
15.5 |
5.5 |
TG201-8 |
135 |
149.3 |
9.0 |
TG201-135 |
10 |
17.5 |
5.5 |
TG201-10 |
140 |
154.3 |
9.0 |
TG201-140 |
12 |
19.5 |
5.5 |
TG201-12 |
150 |
164.3 |
9.0 |
TG201-150 |
14 |
21.5 |
5.5 |
TG201-14 |
160 |
174.3 |
9.0 |
TG201-160 |
15 |
22.5 |
5.5 |
TG201-15 |
170 |
184.3 |
9.0 |
TG201-170 |
16 |
26.2 |
7.0 |
TG201-16 |
180 |
194.3 |
9.0 |
TG201-180 |
18 |
28.2 |
7.0 |
TG201-18 |
190 |
204.3 |
9.0 |
TG201-190 |
20 |
30.2 |
7.0 |
TG201-20 |
200 |
218.2 |
11.0 |
TG201-200 |
22 |
32.2 |
7.0 |
TG201-22 |
210 |
228.2 |
11.0 |
TG201-210 |
24 |
34.2 |
7.0 |
TG201-24 |
220 |
238.2 |
11.0 |
TG201-220 |
25 |
35.2 |
7.0 |
TG201-25 |
230 |
248.2 |
11.0 |
TG201-230 |
28 |
38.2 |
7.0 |
TG201-28 |
240 |
258.2 |
11.0 |
TG201-240 |
30 |
40.2 |
7.0 |
TG201-30 |
250 |
268.2 |
11.0 |
TG201-250 |
32 |
42.2 |
7.0 |
TG201-32 |
260 |
278.2 |
11.0 |
TG201-260 |
35 |
45.2 |
7.0 |
TG201-35 |
270 |
288.2 |
11.0 |
TG201-270 |
36 |
46.2 |
7.0 |
TG201-36 |
280 |
298.2 |
11.0 |
TG201-280 |
38 |
52.3 |
9.0 |
TG201-38 |
290 |
308.2 |
11.0 |
TG201-290 |
40 |
54.3 |
9.0 |
TG201-40 |
300 |
318.2 |
11.0 |
TG201-300 |
42 |
56.3 |
9.0 |
TG201-42 |
310 |
328.2 |
11.0 |
TG201-310 |
45 |
59.3 |
9.0 |
TG201-45 |
320 |
338.2 |
11.0 |
TG201-320 |
48 |
62.3 |
9.0 |
TG201-48 |
330 |
348.2 |
11.0 |
TG201-330 |
50 |
64.3 |
9.0 |
TG201-50 |
340 |
358.2 |
11.0 |
TG201-340 |
55 |
69.3 |
9.0 |
TG201-55 |
350 |
368.2 |
11.0 |
TG201-350 |
56 |
70.3 |
9.0 |
TG201-56 |
360 |
378.2 |
11.0 |
TG201-360 |
60 |
74.3 |
9.0 |
TG201-60 |
370 |
388.2 |
11.0 |
TG201-370 |
63 |
77.3 |
9.0 |
TG201-63 |
380 |
398.2 |
11.0 |
TG201-380 |
65 |
79.3 |
9.0 |
TG201-65 |
390 |
408.2 |
11.0 |
TG201-390 |
70 |
84.3 |
9.0 |
TG201-70 |
400 |
418.2 |
11.0 |
TG201-400 |
75 |
89.3 |
9.0 |
TG201-75 |
420 |
438.2 |
11.0 |
TG201-420 |
80 |
94.3 |
9.0 |
TG201-80 |
450 |
468.2 |
11.0 |
TG201-450 |
85 |
99.3 |
9.0 |
TG201-85 |
480 |
498.2 |
11.0 |
TG201-480 |
90 |
104.3 |
9.0 |
TG201-90 |
500 |
518.2 |
11.0 |
TG201-500 |
95 |
109.3 |
9.0 |
TG201-95 |
520 |
538.2 |
11.0 |
TG201-520 |
100 |
114.3 |
9.0 |
TG201-100 |
550 |
568.2 |
11.0 |
TG201-550 |
105 |
119.3 |
9.0 |
TG201-105 |
580 |
598.2 |
11.0 |
TG201-580 |
110 |
124.3 |
9.0 |
TG201-110 |
600 |
618.2 |
11.0 |
TG201-600 |
115 |
129.3 |
9.0 |
TG201-115 |
650 |
672.0 |
13.5 |
TG201-650 |
120 |
134.3 |
9.0 |
TG201-120 |
700 |
722.0 |
13.5 |
TG201-700 |
125 |
139.3 |
9.0 |
TG201-125 |
1000 |
1022.0 |
13.5 |
TG201-1000 |
|
其他尺寸和直径1500毫米之内的所有中间尺寸均能提供(包括英制尺寸)。 |
