TG531 来源:  2010/5/27  点击人气 14352 条


TG531  杆用超高压组合密封



一、标准材料

L型密封环:填充PTFET101

O型圈:丁腈橡胶、三元乙丙或氟橡胶。

二、概述

TG531型活塞杆用超高压组合密封由一个填充聚四氟乙烯(PTFE)材料的L形密封环和一个 O”形橡胶圈组合而成。适用于活塞杆超高压往复运动密封及静密封,起单向作用。推荐用于超高压液压元件中,如水压试验机、增压缸、超高压泵站、液压螺母等。

三、特点

*良好的密封性能

*较小的摩擦阻力,无爬行现象

*可多组串联使用

*使用寿命长

*耐超高压

四、工况条件

直径范围mm

   m/s

  MPa





6~1500

5

0~150

-50~+200(取决于O形圈材质)

液压油、气、水、乳化液等

五、订货示例

例:活塞杆直径d=Φ80mm

    订货号  TG531--80

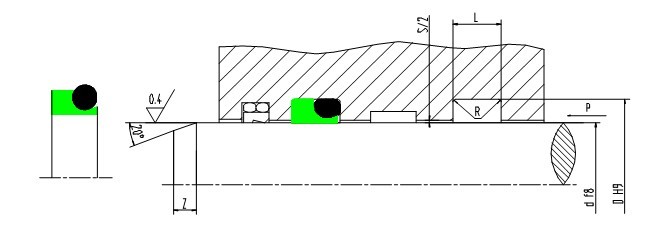

六、沟槽尺寸

d f8

沟槽底径

D H9

沟槽宽度

L+0.2

O形圈截面直径 d2

R

S

Z

6~149.9

d+10.6

9.2

5.30

0.6

0.3

5

150~669.9

d+13.8

11.5

7.00

0.8

0.3

7

670~1500

d+17.2

13.6

8.60

1.2

0.4

10

注:杆径dф70mm,建议采用分体式沟槽。如需采用整体式沟槽,请与我公司联系。





 七、规格表

杆 径

d f8

沟槽直径 D H9

沟槽宽度 L+0.2

订货号



杆 径

d f8

沟槽直径

 D H9

沟槽宽度 L+0.2

订货号

6

16.6

9.2

TG531-6

130

140.6

9.2

TG531-130

8

18.6

9.2

TG531-8

135

145.6

9.2

TG531-135

10

20.6

9.2

TG531-10

140

150.6

9.2

TG531-140

12

22.6

9.2

TG531-12

150

163.8

11.5

TG531-150

14

24.6

9.2

TG531-14

160

173.8

11.5

TG531-160

15

25.6

9.2

TG531-15

170

183.8

11.5

TG531-170

16

26.6

9.2

TG531-16

180

193.8

11.5

TG531-180

18

28.6

9.2

TG531-18

190

203.8

11.5

TG531-190

20

30.6

9.2

TG531-20

200

213.8

11.5

TG531-200

22

32.6

9.2

TG531-22

210

223.8

11.5

TG531-210

24

34.6

9.2

TG531-24

220

233.8

11.5

TG531-220

25

35.6

9.2

TG531-25

230

243.8

11.5

TG531-230

28

38.6

9.2

TG531-28

240

253.8

11.5

TG531-240

30

40.6

9.2

TG531-30

250

263.8

11.5

TG531-250

32

42.6

9.2

TG531-32

260

273.8

11.5

TG531-260

35

45.6

9.2

TG531-35

270

283.8

11.5

TG531-270

36

46.6

9.2

TG531-36

280

293.8

11.5

TG531-280

38

48.6

9.2

TG531-38

290

303.8

11.5

TG531-290

40

50.6

9.2

TG531-40

300

313.8

11.5

TG531-300

42

52.6

9.2

TG531-42

310

323.8

11.5

TG531-310

45

55.6

9.2

TG531-45

320

333.8

11.5

TG531-320

48

58.6

9.2

TG531-48

330

343.8

11.5

TG531-330

50

60.6

9.2

TG531-50

340

353.8

11.5

TG531-340

55

65.6

9.2

TG531-55

350

363.8

11.5

TG531-350

56

66.6

9.2

TG531-56

360

373.8

11.5

TG531-360

60

70.6

9.2

TG531-60

370

383.8

11.5

TG531-370

63

73.6

9.2

TG531-63

380

393.8

11.5

TG531-380

65

75.6

9.2

TG531-65

390

403.8

11.5

TG531-390

70

80.6

9.2

TG531-70

400

413.8

11.5

TG531-400

75

85.6

9.2

TG531-75

420

433.8

11.5

TG531-420

80

90.6

9.2

TG531-80

450

463.8

11.5

TG531-450

85

95.6

9.2

TG531-85

480

493.8

11.5

TG531-480

90

100.6

9.2

TG531-90

500

513.8

11.5

TG531-500

95

105.6

9.2

TG531-95

520

533.8

11.5

TG531-520

100

110.6

9.2

TG531-100

550

563.8

11.5

TG531-550

105

115.6

9.2

TG531-105

580

593.8

11.5

TG531-580

110

120.6

9.2

TG531-110

600

613.8

11.5

TG531-600

115

125.6

9.2

TG531-115

650

663.8

11.5

TG531-650

120

130.6

9.2

TG531-120

700

717.2

13.6

TG531-700

125

135.6

9.2

TG531-125

1000

1017.2

13.6

TG531-1000





, r-horizontal: margin; mso-element-left: center; mso-element-top: 7.9pt; mso-height-rule: exactly" class=MsoNormal align=center>8

18.6

9.2

TG531-8

135

145.6

9.2

TG531-135

10

20.6

9.2

TG531-10

140

150.6

9.2

TG531-140

12

22.6

9.2

TG531-12

150

163.8

11.5

TG531-150

14

24.6

9.2

TG531-14

160

173.8

11.5

TG531-160

15

25.6

9.2

TG531-15

170

183.8

11.5

TG531-170

16

26.6

9.2

TG531-16

180

193.8

11.5

TG531-180

18

28.6

9.2

TG531-18

190

203.8

11.5

TG531-190

20

30.6

9.2

TG531-20

200

213.8

11.5

TG531-200

22

32.6

9.2

TG531-22

210

223.8

11.5

TG531-210

24

34.6

9.2

TG531-24

220

233.8

11.5

TG531-220

25

35.6

9.2

TG531-25

230

243.8

11.5

TG531-230

28

38.6

9.2

TG531-28

240

253.8

11.5

TG531-240

30

40.6

9.2

TG531-30

250

263.8

11.5

TG531-250

32

42.6

9.2

TG531-32

260

273.8

11.5

TG531-260

35

45.6

9.2

TG531-35

270

283.8

11.5

TG531-270

36

46.6

9.2

TG531-36

280

293.8

11.5

TG531-280

38

48.6

9.2

TG531-38

290

303.8

11.5

TG531-290

40

50.6

9.2

TG531-40

300

313.8

11.5

TG531-300

42

52.6

9.2

TG531-42

310

323.8

11.5

TG531-310

45

55.6

9.2

TG531-45

320

333.8

11.5

TG531-320

48

58.6

9.2

TG531-48

330

343.8

11.5

TG531-330

50

60.6

9.2

TG531-50

340

353.8

11.5

TG531-340

55

65.6

9.2

TG531-55

350

363.8

11.5

TG531-350

56

66.6

9.2

TG531-56

360

373.8

11.5

TG531-360

60

70.6

9.2

TG531-60

370

383.8

11.5

TG531-370

63

73.6

9.2

TG531-63

380

393.8

11.5

TG531-380

65

75.6

9.2

TG531-65

390

403.8

11.5

TG531-390

70

80.6

9.2

TG531-70

400

413.8

11.5

TG531-400

75

85.6

9.2

TG531-75

420

433.8

11.5

TG531-420

80

90.6

9.2

TG531-80

450

463.8

11.5

TG531-450

85

95.6

9.2

TG531-85

480

493.8

11.5

TG531-480

90

100.6

9.2

TG531-90

500

513.8

11.5

TG531-500

95

105.6

9.2

TG531-95

520

533.8

11.5

TG531-520

100

110.6

9.2

TG531-100

550

563.8

11.5

TG531-550

105

115.6

9.2

TG531-105

580

593.8

11.5

TG531-580

110

120.6

9.2

TG531-110

600

613.8

11.5

TG531-600

115

125.6

9.2

TG531-115

650

663.8

11.5

TG531-650

120

130.6

9.2

TG531-120

700

717.2

13.6

TG531-700

125

135.6

9.2

TG531-125

1000

1017.2

13.6

TG531-1000
