TB751 来源:  2010/5/28  点击人气 9474 条


TB751  端部(轴向)静密封



一、标准材料

J型密封环:填充PTFET101

O型圈:丁腈橡胶、三元乙丙或氟橡胶。

二、概述

TB751型端部静密封由一个填充聚四氟乙烯(PTFE)材料的J型密封环和一个GB3452.1 O”形橡胶圈组合而成。适用于液压内部压力超高压静密封,起单向作用。

三、特点

*良好的密封性能

*耐超高压,抗挤出

*安装方便

*工作寿命长

四、工况条件

直径范围

mm

   m/s

内部压力MPa





15~1500

——

0~200

-50~+250(取决于O形圈材质)

液压油、气、水、乳化液等

五、订货示例

例:沟槽外侧直径D=Φ80mm

    订货号  TB751--80

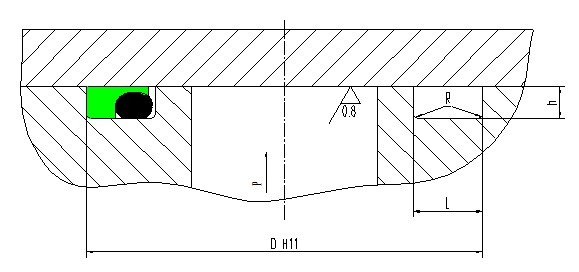

六、沟槽尺寸

沟槽外径

D  H11

沟槽宽度

L+0.2

沟槽深度

h+0.1



R

O形圈截面直径 d2

15~28.9

6.0

2.8

0.4

2.65

29~54.9

6.6

3.6

0.6

3.55

55~128.9

9.2

5.3

0.8

5.30

129~1500

11.8

7.2

1.2

7.00
