TF101型 双唇组合防尘圈
一、标准材料
双唇防尘圈：填充PTFE，T103；
O型圈：丁腈橡胶、三元乙丙或氟橡胶。
二、概述
TF101型 双唇组合防尘圈由一个带密封刃口和防尘刃口的填充聚四氟乙烯（PTFE）异形环和两个 “O”形橡胶圈组成。适用于往复运动、摆动或螺旋运动工况。
设计时可参考Merkel公司PT1系列标准。
三、特点
*双O型圈弹性施力
*在工作出过程中有极好的调节和定位能力
*低摩擦，无爬行现象
*安装方便
四、工况条件
|
直径范围mm |
速 度 m/s |
压 力MPa |
温 度 ℃ |
介 质 |
|
19~1500 |
≤10 |
—— |
-50~+250（取决于O形圈材质） |
液压油、气、水、乳化液等 |
五、订货示例
例：活塞杆直径d=Φ100mm
订货号 TF101--100

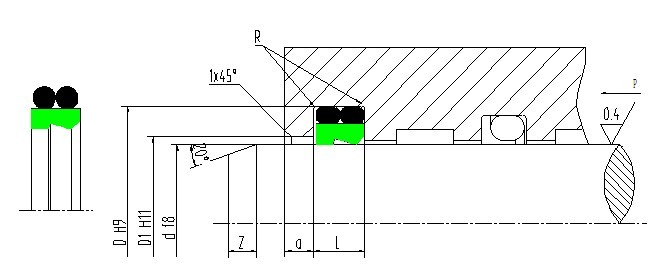

六、沟槽尺寸
|
杆径范围
d f8 |
沟槽底径
D H9 |
沟槽宽度
L+0.2 |
敞孔直径
D1 H11 |
敞孔宽度
a≥ |
圆 角
R≤ |
O形圈截面直径 d2 |
|
19~39.9 |
d+7.6 |
4.2 |
d+1.0 |
3 |
0.8 |
1.80 |
|
40~69.9 |
d+8.8 |
6.3 |
d+1.5 |
3 |
0.8 |
2.65 |
|
70~139.9 |
d+12.2 |
8.1 |
d+2.0 |
4 |
1.5 |
3.55 |
|
140~399.9 |
d+16.0 |
11.5 |
d+2.0 |
5 |
1.5 |
5.30 |
|
400~689.9 |
d+24.0 |
15.5 |
d+2.5 |
8 |
1.5 |
7.00 |
|
690~1500 |
d+27.3 |
18.0 |
d+2.5 |
10 |
2.0 |
8.60 |
七、规格表
|
杆径
d f8 |
沟槽直径 D H9 |
沟槽宽度 L+0.2 |
订货号 |
|
杆径
d f8 |
沟槽直径
D H9 |
沟槽宽度 L+0.2 |
订货号 |
|
20 |
27.6 |
4.2 |
TF101-20 |
200 |
216.0 |
11.5 |
TF101-200 |
|
22 |
29.6 |
4.2 |
TF101-22 |
210 |
226.0 |
11.5 |
TF101-210 |
|
24 |
31.6 |
4.2 |
TF101-24 |
220 |
236.0 |
11.5 |
TF101-220 |
|
25 |
32.6 |
4.2 |
TF101-25 |
230 |
246.0 |
11.5 |
TF101-230 |
|
28 |
35.6 |
4.2 |
TF101-28 |
240 |
256.0 |
11.5 |
TF101-240 |
|
30 |
37.6 |
4.2 |
TF101-30 |
250 |
266.0 |
11.5 |
TF101-250 |
|
32 |
39.6 |
4.2 |
TF101-32 |
260 |
276.0 |
11.5 |
TF101-260 |
|
35 |
42.6 |
4.2 |
TF101-35 |
270 |
286.0 |
11.5 |
TF101-270 |
|
36 |
43.6 |
4.2 |
TF101-36 |
280 |
296.0 |
11.5 |
TF101-280 |
|
38 |
45.6 |
4.2 |
TF101-38 |
290 |
306.0 |
11.5 |
TF101-290 |
|
40 |
48.8 |
6.3 |
TF101-40 |
300 |
316.0 |
11.5 |
TF101-300 |
|
42 |
50.8 |
6.3 |
TF101-42 |
310 |
326.0 |
11.5 |
TF101-310 |
|
45 |
53.8 |
6.3 |
TF101-45 |
320 |
336.0 |
11.5 |
TF101-320 |
|
48 |
56.8 |
6.3 |
TF101-48 |
330 |
346.0 |
11.5 |
TF101-330 |
|
50 |
58.8 |
6.3 |
TF101-50 |
340 |
356.0 |
11.5 |
TF101-340 |
|
55 |
63.8 |
6.3 |
TF101-55 |
350 |
360.0 |
11.5 |
TF101-350 |
|
56 |
64.8 |
6.3 |
TF101-56 |
360 |
376.0 |
11.5 |
TF101-360 |
|
60 |
68.8 |
6.3 |
TF101-60 |
370 |
386.0 |
11.5 |
TF101-370 |
|
63 |
71.8 |
6.3 |
TF101-63 |
380 |
396.0 |
11.5 |
TF101-380 |
|
65 |
73.8 |
6.3 |
TF101-65 |
390 |
406.0 |
11.5 |
TF101-390 |
|
70 |
82.2 |
8.1 |
TF101-70 |
400 |
424.0 |
15.5 |
TF101-400 |
|
75 |
87.2 |
8.1 |
TF101-75 |
420 |
444.0 |
15.5 |
TF101-420 |
|
80 |
92.2 |
8.1 |
TF101-80 |
450 |
474.0 |
15.5 |
TF101-450 |
|
85 |
97.2 |
8.1 |
TF101-85<, /SPAN> |
480 |
504.0 |
15.5 |
TF101-480 |
|
90 |
102.2 |
8.1 |
TF101-90 |
500 |
524.0 |
15.5 |
TF101-500 |
|
95 |
107.2 |
8.1 |
TF101-95 |
530 |
554.0 |
15.5 |
TF101-530 |
|
100 |
112.2 |
8.1 |
TF101-100 |
550 |
574.0 |
15.5 |
TF101-550 |
|
105 |
117.2 |
8.1 |
TF101-105 |
600 |
624.0 |
15.5 |
TF101-600 |
|
110 |
122.2 |
8.1 |
TF101-110 |
630 |
654.0 |
15.5 |
TF101-630 |
|
115 |
127.2 |
8.1 |
TF101-115 |
650 |
674.0 |
15.5 |
TF101-650 |
|
120 |
132.2 |
8.1 |
TF101-120 |
700 |
727.3 |
18.0 |
TF101-700 |
|
125 |
137.2 |
8.1 |
TF101-125 |
720 |
747.3 |
18.0 |
TF101-720 |
|
130 |
142.2 |
8.1 |
TF101-130 |
750 |
777.3 |
18.0 |
TF101-750 |
|
135 |
147.2 |
8.1 |
TF101-135 |
800 |
827.3 |
18.0 |
TF101-800 |
|
140 |
156.0 |
11.5 |
TF101-140 |
850 |
877.3 |
18.0 |
TF101-850 |
|
150 |
166.0 |
11.5 |
TF101-150 |
900 |
927.3 |
18.0 |
TF101-900 |
|
160 |
176.0 |
11.5 |
TF101-160 |
950 |
977.3 |
18.0 |
TF101-950 |
|
170 |
186.0 |
11.5 |
TF101-170 |
1000 |
1027.3 |
18.0 |
TF101-1000 |
|
180 |
196.0 |
11.5 |
TF101-180 |
|
|
|
|
|
190 |
206.0 |
11.5 |
TF101-190 |
|
|
|
|
|
